Новинка

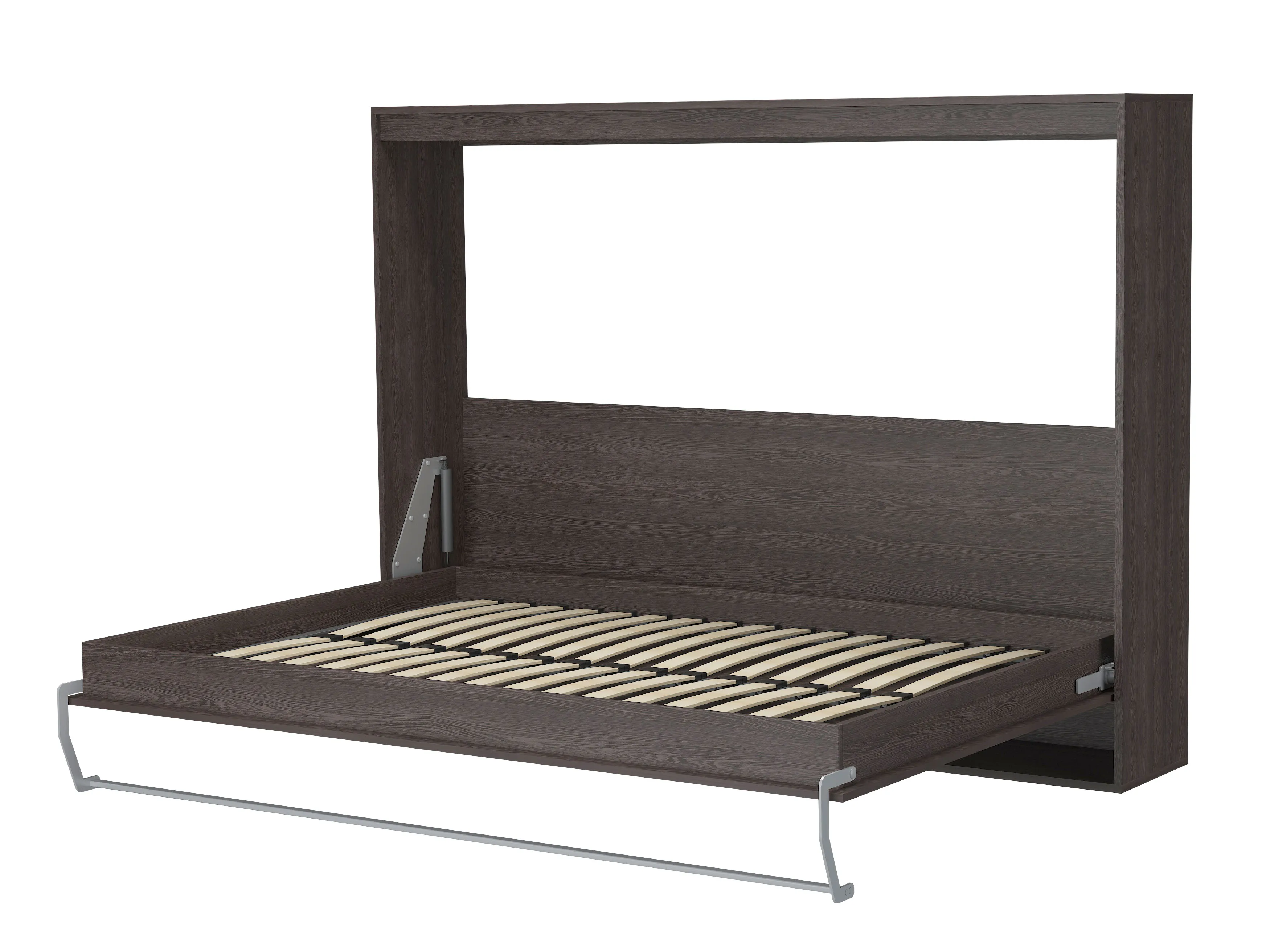

Механизм шкаф-кровать Элимет горизонтальное открытие

Механизм шкаф-кровать Элимет горизонтальное открытие

В наличии

от 3800 руб.

Диаметр проушины 10

Длина газлифта, мм. 507

Материал сталь

Производитель Элимет

Страна производитель Россия

Описание Техническая информация

Механизм шкаф-кровати ЭЛИМЕТ

Механизм шкаф-кровати ЭЛИМЕТ — это комплект фурнитуры для изготовления откидной кровати (шкаф-кровати) с вертикальным или горизонтальным исполнением. Применяется в мебельном производстве и проектах трансформируемой мебели, где требуется компактное размещение спального места.

Технические характеристики механизма шкаф-кровати

Тип механизма	Механизм шкаф-кровати с газлифтами
Исполнение	Вертикальное / горизонтальное
Толщина металла механизма	5 мм
Минимальная глубина шкафа	от 320 мм
Газлифты	507 мм, нагрузка от 400N до 1600N
Тип основания	Усиленное, разборное
Профиль основания	30×30×1,5 мм
Центральное усиление	Двойная профильная труба из горячекатаного проката
Ламели	Березовые, ширина 53 мм
Количество ламелей	14 шт. на спальное место
Размерный ряд	900×2000 / 1200×2000 / 1400×2000 / 1600×2000
Опоры	С синхронизатором / NOVA / h310
Максимальная высота матраса	до 200 мм при выборе опоры с синхронизатором, в остальных случаях без ограничения

Инструкции и чертежи механизма шкаф-кровати

Техническая документация для сборки, установки и проектирования механизма шкаф-кровати ЭЛИМЕТ:

PDF-документ

Инструкция по сборке

Сборка механизма шкаф-кровати, порядок установки и базовые требования.

Скачать PDF

PDF-документ

Установка механизма

Рекомендации по монтажу механизма шкаф-кровати в корпус мебели.

Скачать PDF

Чертеж

Чертеж H310 (вертикальный)

Установочные размеры механизма шкаф-кровати вертикального исполнения с высотой опоры h310.

Скачать PDF

Чертеж

Чертеж NOVA (вертикальный)

Установочные размеры механизма шкаф-кровати с опорой NOVA, вертикальное исполнение.

Скачать PDF

Чертеж

Чертеж вертикальный

Установочные размеры механизма шкаф-кровати вертикального исполнения.

Скачать PDF

Чертеж

Чертеж горизонтальный

Горизонтальное исполнение механизма.

Скачать PDF

Документация используется для подготовки производства, разработки мебели и корректной установки механизма шкаф-кровати.

Преимущества механизма шкаф-кровати ЭЛИМЕТ

Выгодная цена для производства

Одно из наиболее доступных решений в сегменте механизмов шкаф-кроватей. Позволяет снижать себестоимость готового изделия без изменения конструкции.

Минимальная глубина шкафа — от 320 мм

Компактная установка позволяет проектировать мебель с меньшей глубиной корпуса по сравнению с типовыми решениями (от 450 мм).

Снижение затрат на проект

Меньшая глубина конструкции снижает расход материалов и общую стоимость изделия.

Файлы Базис Мебельщик

Готовые модели для проектирования предоставляются бесплатно по запросу. Ускоряют разработку и внедрение изделия в производство.

Получить модели Базис Мебельщик →

Усиленная конструкция

Толщина металла 5 мм и усиленное основание с двойной центральной трубой обеспечивают стабильную работу конструкции при длительной эксплуатации.

Гибкая настройка под нагрузку

Газлифты подбираются в диапазоне от 400N до 1600N под конкретный вес основания и матраса.

Вариативность исполнения

Вертикальные и горизонтальные решения, опоры стандарт, h310 и NOVA — адаптация под разные проекты.

Удобство логистики и сборки

Разборная конструкция упрощает хранение, транспортировку и монтаж.

В состав комплекта входит

механизм Элимет — 1 комплект (левый и правый механизм);
газлифты 507 мм для шкаф-кровати D10 — 2 шт. с нагрузкой на выбор от 400N до 1600N;
основание для кровати усиленное;
опора с синхронизатором — 1 шт.;
комплект ремней для шкаф-кровати — 1 комплект;
кронштейн Z-образный — 36 шт.

Описание механизма

Механизм шкаф-кровати «Элимет» — компактный и надежный механизм с газлифтами.

Толщина металла 5 мм.

Отличительная особенность данного механизма в возможности установки в короб 32 см, минимальная глубина шкафа всего 32 см. У большинства механизмов вертикального подъема габарит самого короба начинается от 45 см.

В поворотный механизм интегрирован подшипник-срок службы данного механизма более 10 лет

Смотреть вертикальные механизмы →

Основание для кровати

Основание для кровати усиленное. Доступный размерный ряд:

900×2000 / 1200×2000 / 1400×2000 / 1600×2000

Кроватное основание выполнено из профильной трубы 30×30×1,5 мм. По центру предусмотрена двойная профильная труба из горячекатаного проката с толщиной стенки 1,5 мм, что исключает деформацию основания даже при динамических нагрузках.

Основание разборное, оснащено березовыми ламелями шириной 53 мм — 14 шт. в ряд на одно спальное место.

Варианты опор для шкаф-кровати

Опоры для шкаф-кровати доступны в нескольких вариантах и размерах:

Опора с синхронизатором — усиленная конструкция с регулировкой по высоте для компенсации неровностей пола.
Опора с синхронизатором h310 — увеличенная высота опоры для размещения приставного дивана.
Опора NOVA — позволяет использовать матрас любой высоты без ограничения.
Опора NOVA h310 — увеличенная высота опоры для возможности размещения дивана с комфортной высотой.

Ограничение по высоте матраса при использовании опры с синхронизатором — 20 см. Опора Nova без ограничений

Монтируется в штатные отверстия на усиленном основании.

Типичные ошибки при выборе механизма шкаф-кровати

Ошибки при выборе механизма шкаф-кровати чаще всего возникают на этапе проектирования мебели и приводят к дополнительным затратам и доработкам конструкции.

Неверный подбор газлифтов

Использование газлифтов без учета веса основания и матраса приводит к некорректной работе механизма: кровать не фиксируется или открывается с избыточным усилием.

Игнорирование глубины шкафа

Большинство механизмов требуют глубину корпуса от 450 мм. При проектировании без учета этого параметра возникают проблемы с установкой и компоновкой мебели.

Недостаточная жесткость основания

Основания без центрального усиления деформируются при нагрузке, что снижает ресурс механизма и приводит к перекосам конструкции.

Отсутствие учета высоты матраса

Неправильный подбор опоры ограничивает использование матрасов и может мешать корректному закрытию кровати.

Сложность интеграции в проект

Отсутствие готовых моделей, чертежей и документации увеличивает время проектирования и вероятность ошибок при запуске изделия в производство.

Как избежать ошибок

Используйте механизмы с понятными техническими параметрами, корректным подбором газлифтов и готовой документацией. Это снижает риск ошибок при проектировании и запуске изделия в производство.

Подобрать механизм и газлифты →

Механизм шкаф-кровати — особенности и применение

Механизм шкаф-кровати используется при производстве мебели-трансформера и встроенных решений. Конструкция обеспечивает плавное открывание и закрывание спального места за счет газовых амортизаторов, подобранных под вес основания и матраса.

Запросы механизм шкаф кровать, механизм для откидной кровати, механизм трансформера шкаф кровать, механизм шкаф-кровати с газлифтами относятся к одной категории изделий — подъемным системам для компактного размещения спального места.

Комплект применяется в серийном и индивидуальном производстве мебели. Подходит для проектов с ограниченным пространством, включая квартиры, апартаменты, гостиницы и коммерческие объекты.

Как выбрать механизм шкаф-кровати

вес основания и матраса;
размер спального места;
тип исполнения — вертикальный или горизонтальный;
глубину корпуса мебели;
вариант опор и ограничения по высоте матраса.

Использование готовых решений с документацией снижает количество ошибок на этапе проектирования и ускоряет запуск изделия в производство.

Подобрать механизм под проект →
