Механизм шкаф-кровать Элимет комплект (механизм, основание, опора, фурнитура)
Механизм шкаф-кровать ЭЛИМЕТ комплект (механизм, основание, опора, фурнитура)
Механизм шкаф-кровати ЭЛИМЕТ — это комплект фурнитуры для изготовления откидной кровати (шкаф-кровати) с вертикальным или горизонтальным исполнением. Применяется в мебельном производстве и проектах трансформируемой мебели, где требуется компактное размещение спального места.
ФАЙЛЫ БАЗИС https://bazissoft.ru/file/furniture/elimet
Инструкции и чертежи механизма шкаф-кровати
Техническая документация для сборки, установки и проектирования механизма шкаф-кровати ЭЛИМЕТ:
Документация используется для подготовки производства, разработки мебели и корректной установки механизма шкаф-кровати.
Преимущества механизма шкаф-кровати ЭЛИМЕТ
Типичные ошибки при выборе механизма шкаф-кровати
Ошибки при выборе механизма шкаф-кровати чаще всего возникают на этапе проектирования мебели.
В состав комплекта входит
- механизм Элимет — 1 комплект (левый и правый механизм);
- газлифты 507 мм для шкаф-кровати D10 — 2 шт. с нагрузкой на выбор от 400N до 1600N;
- основание для кровати усиленное;
- опора с синхронизатором — 1 шт.;
- комплект ремней для шкаф-кровати — 1 комплект;
- кронштейн Z-образный — 36 шт.
Описание механизма

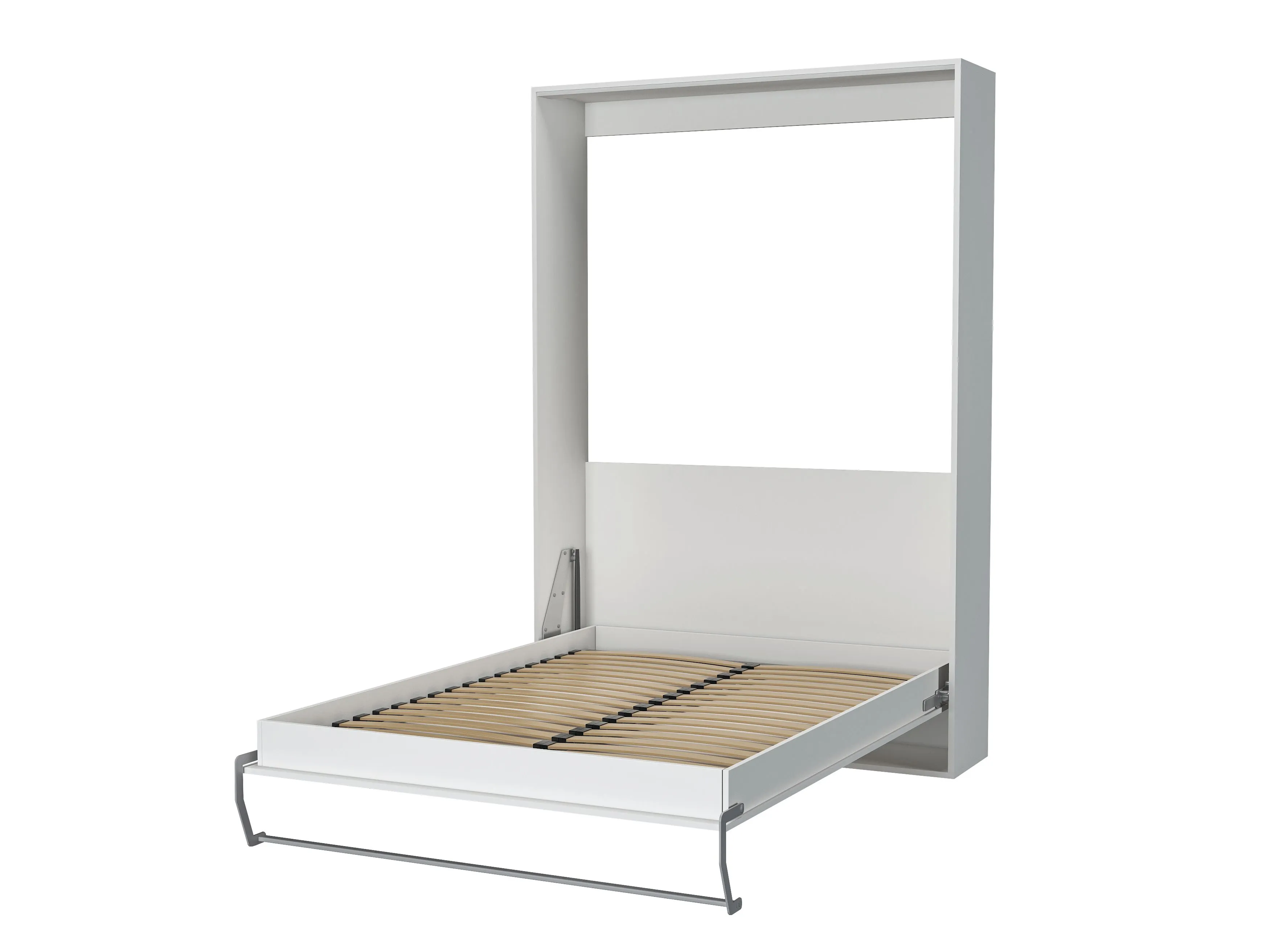

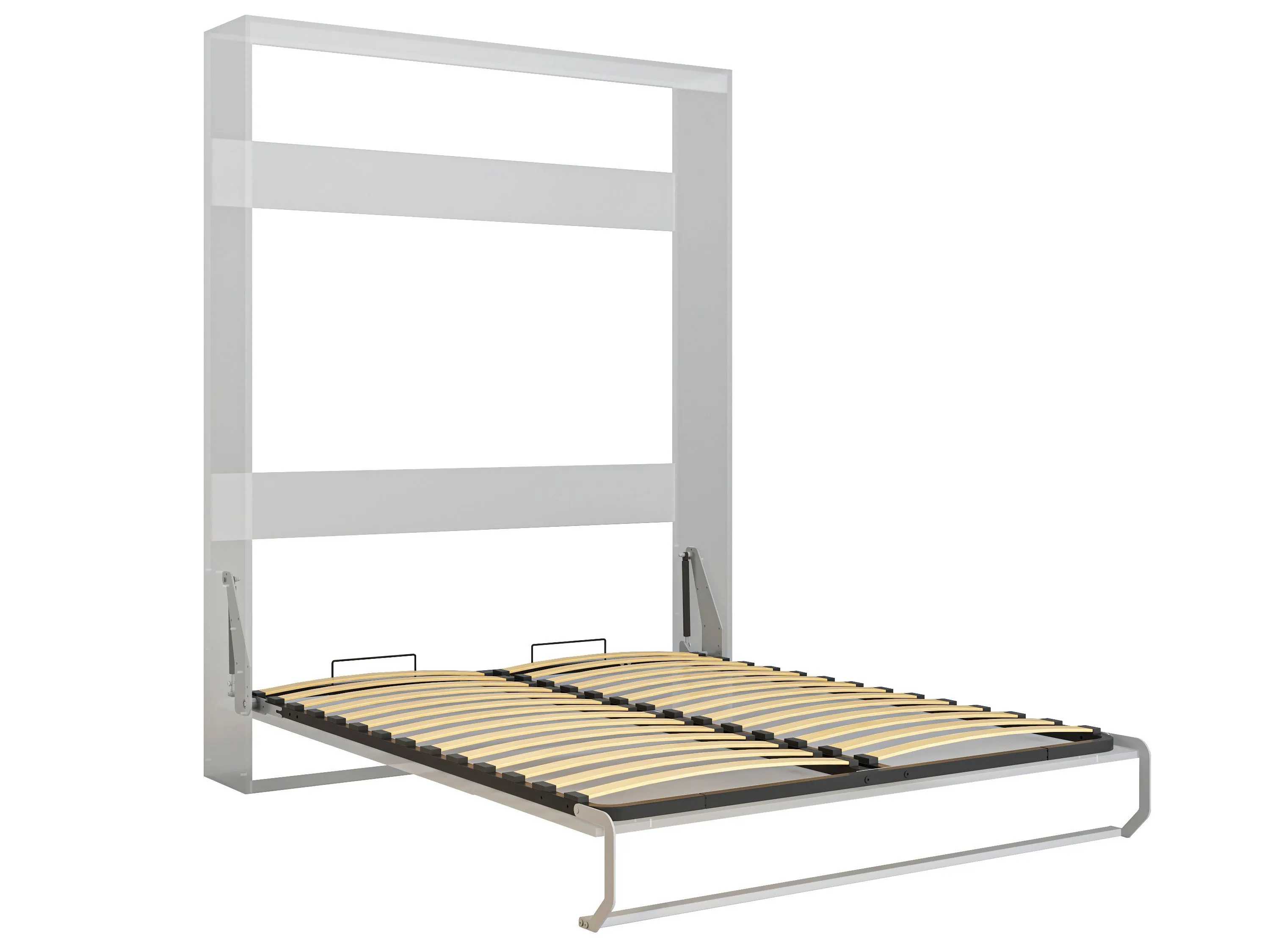

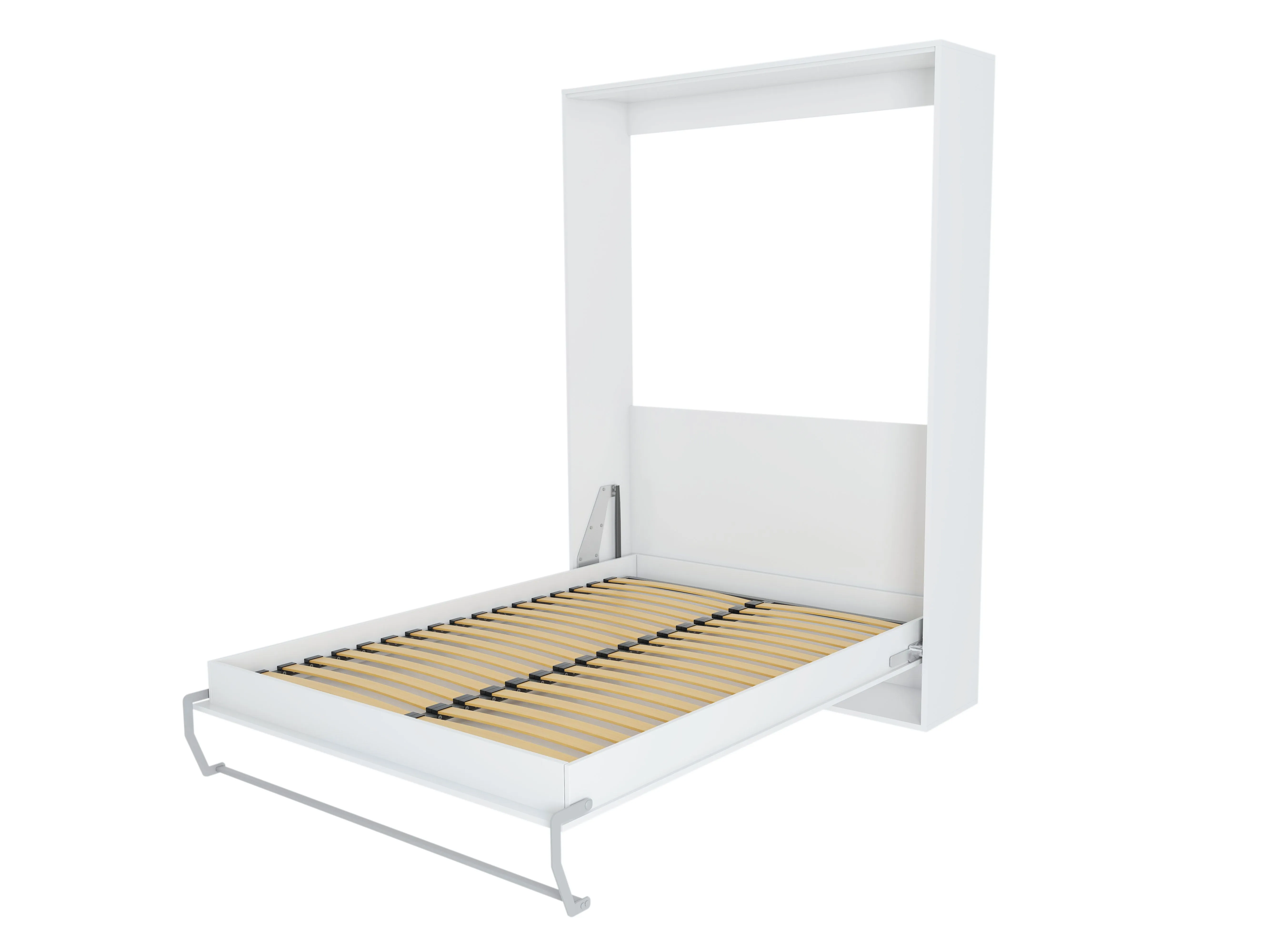

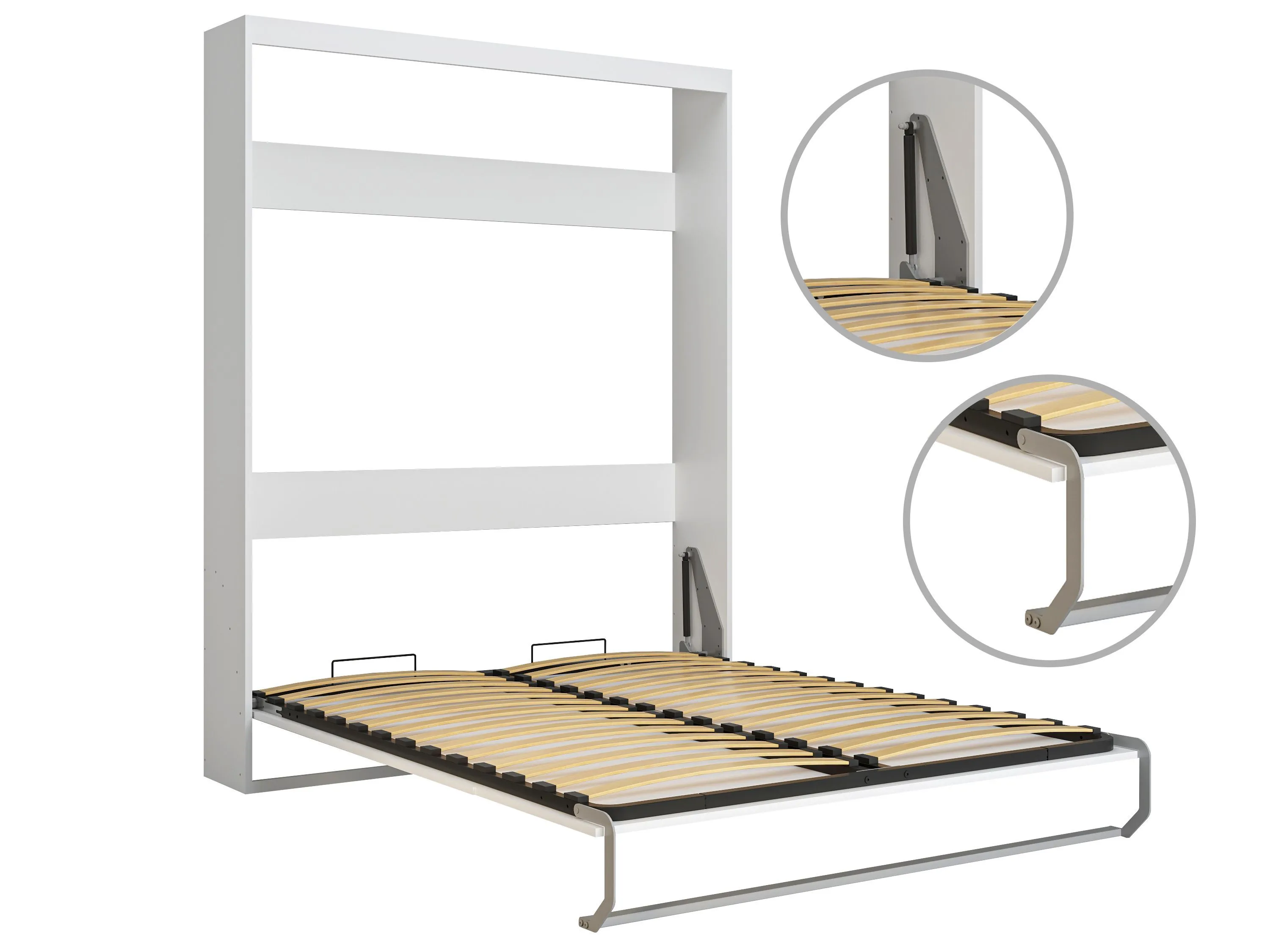

Механизм шкаф-кровати «Элимет» — компактный и надежный механизм с газлифтами.
Толщина металла 5 мм.
Отличительная особенность данного механизма в возможности установки в короб 32 см, минимальная глубина шкафа всего 32 см. У большинства механизмов вертикального подъема габарит самого короба начинается от 45 см.
В поворотный механизм интегрирован подшипник. Срок службы механизма — более 10 лет.

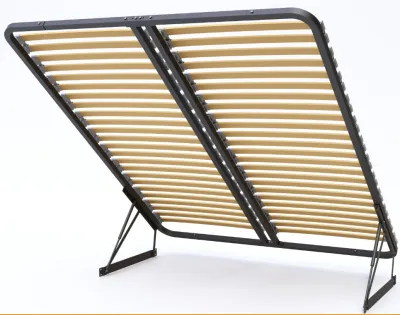

Основание для кровати
Основание для кровати усиленное. Доступный размерный ряд:
900×2000 / 1200×2000 / 1400×2000 / 1600×2000
Кроватное основание выполнено из профильной трубы 30×30×1,5 мм. По центру предусмотрена двойная профильная труба из горячекатаного проката с толщиной стенки 1,5 мм, что исключает деформацию основания даже при динамических нагрузках.
Основание разборное, оснащено березовыми ламелями шириной 53 мм — 14 шт. в ряд на одно спальное место.
Варианты опор для шкаф-кровати
Опоры для шкаф-кровати доступны в нескольких вариантах и размерах:
- Опора с синхронизатором — усиленная конструкция с регулировкой по высоте для компенсации неровностей пола.
- Опора с синхронизатором h310 — увеличенная высота опоры для размещения приставного дивана.
- Опора NOVA — позволяет использовать матрас любой высоты без ограничения.
- Опора NOVA h310 — увеличенная высота опоры для возможности размещения дивана с комфортной высотой.
Ограничение по высоте матраса при использовании опоры с синхронизатором — 200 мм. Опора NOVA позволяет использовать матрас без ограничения по высоте.
Опора монтируется в штатные отверстия на усиленном основании.
- instruktsiya-mekhanizm-shkaf-krovat-sborka-i-ustanovka-elimet.pdf.pdf
- ustanovka-mekhanizma-shkaf-krovati-elimet.pdf.pdf
- ustanovochnye-razmery-mekhanizm-shkaf-krovat-gorizontalnyy-elimet.pdf.pdf
- ustanovochnye-razmery-mekhanizm-shkaf-krovat-vertikalnyy-elimet.pdf.PDF
- mekhanizm-shkaf-krovat-vertikalnyy-h310-elimet.pdf.PDF
- mekhanizm-shkaf-krovat-nova-vertikalnyy-elimet.pdf.PDF
Вопрос-ответ
Механизм сам поднимает кровать?
Не совсем. Основную компенсацию веса кровати обеспечивают газлифты, а механизм задаёт правильную геометрию движения и передаёт нагрузку между основанием и корпусом. Поэтому механизм и газлифты нужно рассматривать как единую систему.
Почему нельзя выбрать механизм только по размеру кровати?
Потому что одинаковые по размеру кровати могут сильно отличаться по весу.
На нагрузку влияют:
- металлическое основание;
- матрас;
- фасад;
- ламели;
- декоративные панели;
- дополнительная фурнитура.
Можно ли установить механизм самостоятельно?
Технически это возможно при наличии опыта сборки мебели и понимания принципа работы механизма. Однако при монтаже необходимо точно соблюдать правила установки, учитывая положение креплений и геометрию конструкции. Ошибки при установке могут привести к перекосу основания, неправильной работе газлифтов или повышенной нагрузке на механизм.
Можно ли использовать один механизм для вертикальной и горизонтальной шкаф-кровати?
Не все модели являются универсальными. Некоторые механизмы рассчитаны только на вертикальное или только на горизонтальное открывание, другие допускают оба варианта установки. Допустимое исполнение указывается в характеристиках товара.
Можно ли немного сместить механизм, если мешает полка или крепёж?
Самостоятельно изменять положение механизма без перерасчёта не стоит.
Смещение даже на несколько сантиметров может заметно изменить работу всей системы.
Лучше изменить конструкцию корпуса, чем произвольно менять геометрию механизма.
